SATA@PCIe二合一测试系统
整机主要组成部分
1、 整机测试系统主要包括高低温箱、PC 主板、供电板、PCIe背板、SATA背板、产品工装、后仓
TEST PC 和测试软件等硬体部分
硬件部分主要由如下几部分组成：
l 定制化高低温试验箱；
l 压缩机机组；
l 整机电路及电源控制部件；
l 千兆网路交换机；
l 测试专用绝缘板；
l 耐高低温专用硅胶密封件；
l控制主机（Console 主机）；
l测试主板（TEST PC 测试主板）；
l PCIe背板；
l SATA背板；
l 供电板（SATA@PCIe二合一测试板的供电板）；
l 治具（测试用专用SATA@PCIe二合一治具）；
SATA@PCIe二合一测试软件
1.1说明
这是为SATA@PCIe二合一测试可靠性及长时间稳定性运行所设计的测试系统，其中包含硬件，软件及结构设计，目的是尽量让测试自动化，测试配置项目更弹性、灵活。可用测试通道更多更省空间，详见后续更多说明。
1.2 系统特色

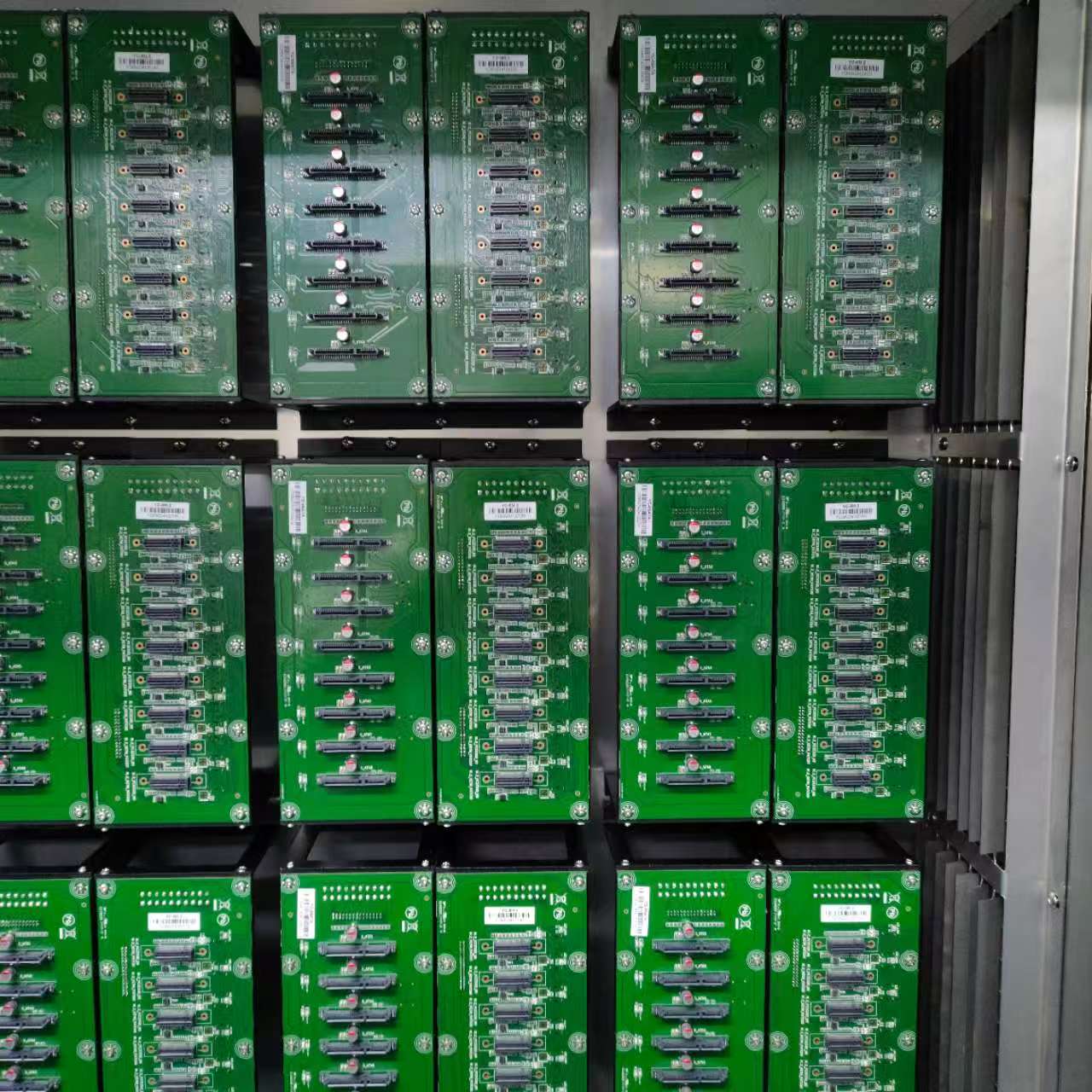

将自制电路板 (PCBA)及治具固定在订制型 Chamber (高低温箱) 之内，搭配数片到数十片测试主板 (视 Chamber 大小而定，小型 Chamber 用于SSD 验证，大型 Chamber 用于 SSD 量 产 )，能有效节省空间并增加待测板数量(可以轻易建置多套)。
一块测试主板可以连接并同时测试 8片SATA及8片PCIe 。
自制 Linux 及 Windows 测试软件, 测试内容可由一个或多个测试脚本来配置，支持多种断电测试，Burn-In-Test，功耗测试等。
可以由一台测试主机通过网络来连接控制数台测试主板，由Windows 端的测试主机软件的脚本 方式来自动控制Chamber 升降温，执行多个测试项目,测试过程中生成比较详细test log，以协助工程师进行错误分析。
自制 Linux 测试软件通过串口接口与自制供电板连接。
1.3测试软件
每片测试主板运行在Linux系统中，自制测试软件可以依据命令行参数来执行前述测试。此测试软件可以单机执行模式, 或是通过网线连接，由另一台测试主机 (Console PC)来指挥测试。
测试主机运行在Windows 10系统中， 执行自制的测试软件，此软件以脚本的方式控制运行1 到 N 台前述测试主板执行哪些测试内容, 参数, 时间…等等, 并以脚本中设定的温度对Chamber 进行远程控制升降温。所以, 只要编辑好要测试的脚本，操作员只需选取对应的测试脚本, 即可自动完成高低温测试.。脚本编写的很简单，也可以因为需求编写的比较复杂。
下图是一台具备8片主板的中型 Chamber 的测试主机软件执行中画面 (PCIe SSD 测试)。
TestPC 概述
Test PC 主要用于测试 SSD 的正常和异常的上下电、读写压力、数据比对、全盘读写、指定Pattern 对介质的老化测试、新增坏块的统计和协议测试等等；
Test PCT 主要分为如下几种PCT 、BIT 、MDT 、FDS。
PCT（Power Cycling Test）：各种 Pattern异常断电测试，测试 SSD算法的断电处理和重建，验证异常断电时对数据的完整性。
BIT（Burn-In Test)：验证各种Pattern顺序或随机读/写是否正常，以及各种Pattern对媒介的影响。
MDT（Multi-Drive Test）：验证SSD支持NVMe协议的命令集合，对SSD发送NVMe协议中的命令，并确认结果有无问题。
FDS（Full Drive Scan ）：对SSD进行的全盘读写操作，验证映射表是否正确；
Test PC详细功能
Test PC 的详细功能分为如下四部分
PCT （Power Cycling Test）
各种Pattern 的配置；
读/写数据大小的配置；
顺序与随机读写比对配置；
验证异常断电与正常断电数据完整性；
脚本控制上电与断电时间；
指定LBA 的数据读/写操作；
测试 SSD算法的断电处理与重建；
测试盘的稳定性与电容负载需求值；
测试盘启动的时间；
测试产品电源管理功能的稳定性；
高低温下测试板级电子元器件焊接情况；
可以用于验证市面上断电保护SSD产品的情况；
验证SSD对各种主板的兼容性；
自动保存测试Log 并且定时上传；
BIT （Burn-In Test）
统计各种Pattern对媒介的影响；
产品各种Patten 的老化测试；
全盘并且所有Pattern 自动测试；
块大小和Pattern 可以在脚本中配置；
可以设定测试时间；
测试过程中统计新增坏块（需要在Smart信息中配置这个功能）；
自动保存测试Log 并且定时上传；
MDT （ Multi Drive Test）
块大小可配置；
验证产品接口协议的兼容性；
验证产品对协议规定命令支持情况，并对其进行统计；
可以指定命令对产品进行相关测试；
验证DATA 命令的读/写操作，并且对数据进行比对；
验证No-Data命令支持的情况；
自动保存测试Log 并且定时上传；
FDS (Full Drive Scan)
全盘读写操作，验证盘映射表的正确性，并进行比对操作；
Pattern和块大小可配置；
可设置时间进行读/写操作；
自动保存测试Log 并且定时上传；
